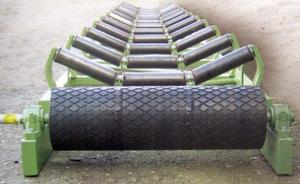

Ленточный конвейер модели «ТС» роликовой конфигурации применяется для транспортировки сыпучих продуктов (зерно, комбикорма, вторичные продукты переработки сельскохозяйственного сырья и др).
Конвейер может эксплуатироваться как в помещении, так и под открытым небом. Важно! При установке под открытым небом требуется защита приводной станции от атмосферных воздействий (предпочтительно — непромокаемым навесом).
Чаще всего транспортер применяется на хлебобулочных предприятиях (преимущественно в хлебоприемке), а также в других сферах, где производится работа с сыпучими материалами. Также техника может использоваться совместно с элеваторами.
Конвейер работает по следующему принципу:
Сыпучая продукция, сырье и материалы поступают на ленту через приемный патрубок (лоток), расположенный на натяжной станции.
На приводном барабане лента разворачивается. В этом месте происходит сброс поступивших сырья, материалов и продукции.
Для загрузки применяется погрузочно-разгрузочная техника, которая устанавливается «в сборе» с самим конвейером (по цепочке). Агрегат может иметь любую длину в зависимости от количества промежуточных секций.
Скорость движения ленты, м/с | от 0,2 до 3 |
Ширина ленты, мм | 400 | 500 | 650 | 800 | 1000 | 1200 | 1400 | 1600 | 2000 |
Производительность, м3/ч | 60-200 | 100-280 | 250-500 | 360-700 | 550-1100 | 600-1600 | 400-1200 | 500-2200 | 500-2500 |
Длина конвейера, м | от 3 до 800 |
Натяжное устройство | винтовое - ход натяжки 500-800 мм, грузовое тележечное, рамное | тележечное |
Привод (на выбор) | мотор-редукторы фирмBAUER Danfoss, SEW-EURODRIVE, NORD, Flender редуктор + эл/двигатель + тормоз + рама + клиноременная передача |
Напряжение, В | 220/380, 380/660 |
Профиль сечения рабочей ветви | желобчатый, прямой |
Угол наклона конвейера по трассе | от 0° до 30 |
Диаметр роликов, мм | 102 | 102 | 102-127 | 102-159 | 127-159 | 159-194 | 159-194 | 159-194 | 159-219 |
Диаметр приводного барабана, мм | 250-500 | 250-500 | 250-630 | 400-1000 | 530-1200 | 630-1600 | 800-1600 | 800-1600 | 800-2000 |
Диаметр натяжного барабана, мм | 250-400 | 250-400 | 250-500 | 400-800 | 400-1000 | 530-1200 | 630-1200 | 630-1200 | 800-1600 |
Диаметр отклоняющего барабана, мм | 250-400 | 250-400 | 250-500 | 400-800 | 400-1000 | 530-1200 | 530-1200 | 630-1200 | 630-1200 |
Длина барабанов, мм | 500 | 600 | 750 | 950 | 1150 | 1400 | 1600 | 1800 | 2200 |
