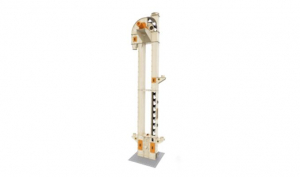

Нория ленточная Н-20

Ленточный конвейер «Н-20» (нория) представляет собой оборудование, используемое для вертикальной перевозки сыпучих материалов. Чаще всего нории встречаются в тех областях промышленности, где требуется перемещение зерна, семян, вторичных сыпучих материалов.

Работа такого конвейера основана на движении ленты и использовании ковшей. Конвейер состоит из головки, где расположен приводной барабан, и башмака, куда загружается материал. Лента перекидывает материал через загрузочный патрубок в башмак, откуда он впоследствии выгружается. Ковши загружают материал из башмака, однако возможна загрузка сыпучих материалов его напрямую в ковш.

Важной особенностью норийных конвейеров типа «Н-20» является возможность монтировать ковши как из металла, так и из полимеров.

Нория не требует специальных опор для установки мотор-редуктора (он устанавливается на вал головки).

Комплектация помимо самой нории «Н-20» включает в себя:

  1. взрыворазрядник для контроля давления,

  2. башмак для разгрузки,

  3. тормозное устройство для управления скоростью движения ленты,

  4. натяжные и гладкие трубы для поддержки ленты,

  5. ковши для загрузки материала,

  6. конвейерная лента,

  7. привод,

  8. головка,

  9. крепёжные элементы.

Технические характеристики:

Производительность по зерну (при 0,75 т/м3) при влажности 17%, т/ч, не менее20
Установленная мощность привода при высоте нории, кВт:
- 5 м
- 10 м
- 20 м
- 30 м
- 40 м

1,5
2,2
3
4
5,5

Частота вращения приводного барабана, об/мин.71
Скорость ленты, м/с1,85
Шаг ковшей, мм220
Размеры ковшей, мм
- ширина
- вылет
- высота

160
125
90

Диаметр приводного барабана, мм500
Размеры головки, мм:
- длина
- ширина (с учетом привода)
- высота

1290
До 1350
1000

Размеры башмака, мм:
- длина
- ширина
- высота

1452
400
920

Ширина ленты, мм175
Толщина стенки, мм
- головки
- башмака
- секции шахты

3-4
3-4
2-3
