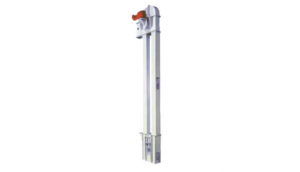

С помощью самонесущей нории «НС-20» ленточного типа можно транспортировать рассыпные материалы вертикально в непрерывном режиме. Применяется такое оборудование преимущественно на хлебопекарных предприятиях.
Посредством загрузочного патрубка зерно или другое сырье отправляется в башмак. Лента движется за счет муфты, которая приводит в движение приводной механизм. Ковши зачерпывают сырье и доставляют их к головке, где они пассивно, под воздействием физических сил разгружаются.
Взрыворазрядник и выгружной патрубок расположены на головке. Там же располагаются измерительные приборы для контроля натяжения ленты, а также основная часть приводного механизма. Конструкция корпуса нории подразумевает возможность присоединения дополнительного оборудования — на корпусе присутствуют люки. Также эти люки используются для обслуживания нории.
Лента поддерживается в натянутом состоянии за счет винтового механизма натяжения. Благодаря специальным заслонкам патрубки легко очищаются.
Конструктивные особенности привода:
Электродвигатель и редуктор в сборе.
Рабочие секции различных конфигураций, оснащенные заграждениями для защиты ленты от повреждений.
В комплекте также поставляются датчики и крепежные элементы, при помощи которых ковши стыкуются с лентой.
Технические характеристики:
| Производительность техническая (при объемной массе 0.75 т/м3),т/ч | 20 |
| Диаметр барабана головки и башмака, мм | 500 |
| Ширина ремня (ленты), мм | 175 |
| Частота вращения барабана, не более, об./мин. | 63 |
| Скорость ленты, не более, м/с | 1,6 |
| Установленная мощность привода, кВт | 4 |
| Высота подъема продукта, не более, м | 9 |
| Шаг ковшей, мм | 250 |
| Габаритные размеры головки, мм: | 1402х805х1285 |
| Масса, кг | 140 |
