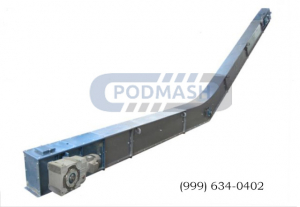

Транспортер скребковый цепной У10-КСЦ

Цепной транспортер (конвейер) типа «‎У10-КСЦ»‎ скребковой конфигурации стационарный предназначен для транспортировки рассыпного сырья параллельно полу или в наклонной плоскости. Максимальный угол составляет 60 градусов.


Возможна установка оборудования как в закрытом помещении, так и под открытом небом (требуется укрытие).


Конструктивные элементы транспортера включают в себя:

  1. Привод с двигателем в сборе (электродвигатель, мотор-редуктор, муфты нескольких типов, головка, звездочка),

  2. Рабочие секции трех типов,

  3. Натяжной механизм,

  4. Цепной механизм,

  5. Скребковые элементы,

  6. Защитный кожух,

  7. Уплотнители,

  8. Крепежные элементы,

  9. Комплект датчиков (в т.ч. переполнения, а также обрыва цепи),

  10. Разгрузочный патрубок,


Переходное колено соединяет отдельные секции (короба). Внутри колена монтирована ось, вокруг которой вращается ролик. За счет этой оси возможен поворот наклонной секции. Загрузочный патрубок представляет собой люк с крышкой, расположенный на коробе. Возможен монтаж заслонок для дозирования продуктов.

Технические характеристики:

Производительность (при насыпной массе 0,8 т/м3)горизонтального, т/ч12
Скорость движения цепи (скребков)0,24
Тип цепиТРД 38-3000-2-2-6 ГОСТ 4267
Шаг цепи38
Шаг скребков228 :
Установленная мощность, кВт
- при длине до 20 м2,2
- при длине свыше 20 м до 32 м3,0
Частота вращения электродвигателя,  об/мин1500
Тип редуктора
- при длине до 20 м1Ц2У-100
- при длине свыше 20 м до 32 м1Ц2У-125
Передаточное число редуктора31,5
Угол наклона к горизонту наклонной части конвейера15…60
Интервал изменения длины конвейер, мм:
- горизонтальной части;300,1000,2000
- наклонной части.300,1000,2000
Габаритные размеры, мм:
- максимальная длина горизонтальной части16216
- максимальная длина наклонной части16150
- ширина (по коробу)1218(318)
- высота (при максимальной длине наклонной части и угле наклона 60°)14020
Масса (при максимальной длине горизонтальной и наклонной частей), не более, кг1480
