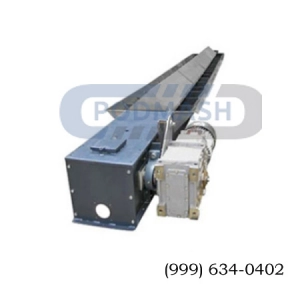

Цепной транспортер (конвейер) типа «У10-КСЦ-50» скребковой конфигурации стационарный предназначен для транспортировки рассыпного сырья параллельно полу или в наклонной плоскости. Максимальный угол составляет 5 градусов. Оборудование может быть изготовлено в реверсивном исполнении.
Возможна установка оборудования как в закрытом помещении, так и под открытом небом (требуется укрытие).
Конструктивные элементы транспортера включают в себя:
Привод с двигателем в сборе (электродвигатель, мотор-редуктор, муфты нескольких типов, головка, звездочка, рама, передача),
Натяжной механизм,
Цепной механизм,
Скребковые элементы,
Защитный кожух,
Уплотнители,
Крепежные элементы,
Комплект датчиков (в т.ч. переполнения, а также обрыва цепи),
Загрузочный и разгрузочный патрубки.
В корпусе приводного элемента (головки) на валу находится ведущая звездочка. В нижней ее части присутствует отверстие для выгрузки, а на крышке располагается окно для наблюдения. На патрубке для выгрузки оно тоже присутствует.
Разгрузочный патрубок оснащен механизмом привода и затвором, червячным редуктором, муфтами, электродвигателем. Конструкция привода включает в себя винты, соединяющиеся при помощи цепной передачи. Также конвейер оборудован конечными выключателями, останавливающими конвейер при определенных условиях.
Технические характеристики:
| Производительность (при насыпной массе 0,75 т/м.куб), т/ч | 50 |
| Скорость движения цепи (скребков), м/с | 0,6 |
| Тип цепи | М112-2-100-1 |
| Шаг цепи, мм | 100 |
| Шаг скребков, мм | 200 |
| Установленная мощность при длинеконвейера, кВт: | |
| -до 25, м | 5,5 |
| -свыше 25 до 40, м | 7,5 |
| -свыше 40 до 60, м | 11 |
| -свыше 60 до 80, м | 15 |
| Частота вращения электродвигателя, об./мин. | 1500 |
| Тип редуктора | |
| - при длине конвейера до 40 м; | 1Ц2У-160 |
| - при длине конвейера более 40 м. | 1Ц2У-200 |
| Передаточное число редуктора | 31,5 |
| Габаритные размеры, не более, мм | |
| -длина | 80400 |
| - ширина | 1025 |
| -высота | 870 |
| Масса, не более, кг | 5200 |
