Винтовой конвейер УКВ-1 с переменным углом наклона предназначен для внутрискладского перемещения зерна, продуктов его переработки и других сыпучих материалов в автотранспорт и железнодорожные вагоны.
Так же применяется в комплексе с разгрузчиком РХ-61 для разгрузки ж/д вагонов типа "Хоппер", с дальнейшей перегрузкой зерна непосредственно в зерновоз, бункер, складской ленточный транспортер и т.д.
| Производительность (при Y=0,75 т/м), т/ч | 100 |
| Высота сброса зерна, мм | 2300-7100 |
| Частота вращения шнека, об/мин | 618 |
| Размеры винта, мм | Диаметр – 250
Шаг – 250
Толщина пера – 4 |
| Установленная мощность, кВт | 7,5 |
| Габаритные размеры, мм | Длина – 10600
Ширина – 1810
Высота – 2620 |
| Масса, кг | не более 660 |
Устройство и принцип работы:

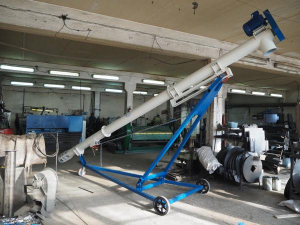

Конвейер представляет собой передвижное транспортирующее устройство непрерывного действия с рабочим тяговым органом – винтом.
Конвейер состоит из кожуха, который имеет 4 секции, соединенных по фланцам болтами; находящегося внутри кожуха винта, опирающегося на один концевой и четыре подвесных подшипника; привода состоящего из эл. двигателя 7,5 кВт (950 об.мин.) и клиноременной передачи; опоры снабженной колесами; рамки, которая перемещается на роликах по направляющим опоры с помощью винтового механизма, вращение которого производится вручную, чем обеспечивается изменения угла наклона конвейера и высоты выгрузки продукта.
Загрузочное звено имеет приемную воронку, ограждение ременной передачи; натяжение ременной передачи регулируется с помощью натяжного болта. Для уменьшения изгиба кожуха установлены четыре тяги, натяжение которых производится гайками. Выгрузная секция снабжена патрубком; секции кожуха имеют лючки, закрытые крышками.
Транспортируемое зерно поступает через загрузочную воронку. Далее зерно транспортируется винтом и выгружается из конечного звена.
ВНИМАНИЕ: Транспортировку конвейера производить только при минимальном угле наклона.
Технические характеристики:
| Производительность на зерне при мин. высоте сброса, т/ч | 100 |
| Диаметр винта, мм | 250 |
| Длина винта, мм | 10000 |
| Мин. высота сброса зерна, мм | 2350 |
| Макс. высота сброса зерна, мм | 6500 |
| Габаритные размеры, мм: | |
| | длина | 10600 |
| | ширина | 2800 |
| | высота | 2800 |
| Масса, кг | 1200 |
