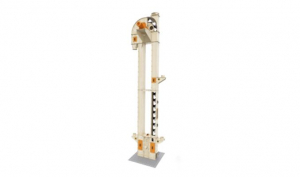

Ленточный конвейер «Н-50» (нория) представляет собой оборудование, используемое для вертикальной перевозки сыпучих материалов. Чаще всего нории встречаются в тех областях промышленности, где требуется перемещение зерна, семян, вторичных сыпучих материалов.
Работа такого конвейера основана на движении ленты и использовании ковшей. Конвейер состоит из головки, где расположен приводной барабан, и башмака, куда загружается материал. Лента перекидывает материал через загрузочный патрубок в башмак, откуда он впоследствии выгружается. Ковши загружают материал из башмака, однако возможна загрузка сыпучих материалов его напрямую в ковш.
Важной особенностью норийных конвейеров типа «Н-50» является возможность монтировать ковши как из металла, так и из полимеров.
Нория не требует специальных опор для установки мотор-редуктора (он устанавливается на вал головки).
Комплектация помимо самой нории «Н-50» включает в себя:
взрыворазрядник для контроля давления,
башмак для разгрузки,
тормозное устройство для управления скоростью движения ленты,
натяжные и гладкие трубы для поддержки ленты,
ковши для загрузки материала,
конвейерная лента,
привод,
головка,
крепёжные элементы.
Технические характеристики:
| Производительность по зерну (при 0,75 т/м3) при влажности 17%, т/ч, не менее | 50 |
Установленная мощность привода при высоте нории, кВт:
- 5 м
- 10 м
- 20 м
- 30 м
- 40 м | 3
4
5,5
11
15 |
| Частота вращения приводного барабана, об/мин. | 90 |
| Скорость ленты, м/с | 2,96 |
| Шаг ковшей, мм | 185 |
Размеры ковшей, мм
- ширина
- вылет
- высота | 170
130
100 |
| Диаметр приводного барабана, мм | 630 |
Размеры головки, мм:
- длина
- ширина (с учетом привода)
- высота | 1520
До 1800
1300 |
Размеры башмака, мм:
- длина
- ширина
- высота | 1670
470
1000 |
| Ширина ленты, мм | 200 |
Толщина стенки, мм
- головки
- башмака
- секции шахты | 3-4
3-4
2-3 |
