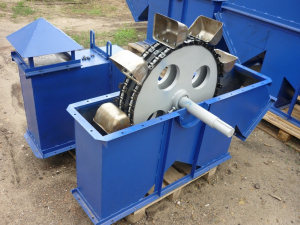

Нория цепная НЦ

Нории цепные типа НЦ предназначены для вертикального транспортирования семян подсолнечника, рапса, шрота, а также других горячих, пылящих и абразивных сыпучих материалов с производительностью до 50 т/ч. Тяговым органом является пластинчатая или роликовая цепь специальной конструкции. Тяговая нагрузка цепи от 40 до 315 кН. Корпуса головки, башмака, шахты и ковши для транспортировки химически агрессивных материалов изготавливаются из нержавеющей стали

Производительность норий указана по зерну пшеницы объемным весом 0,75 т/м3 и влажностью до 17%. Для определения производительности нории при транспортировании продуктов переработки зерна значение производительности, указанной в таблице, должны быть умножены на коэффициент: 0,7 - для муки; 0,6 - для комбикормов; 0,45 - для подсолнечника.

  • – конструкция нории позволяет использовать различные типы ковшей. Нории комплектуются металлическими ковшами типа УКЗ (глубокие, мелкие, цельноштампованные). По специальному требованию заказчика нории оснащаются полимерными ковшами и другими деталями.
  • – нории оснащают отечественными и импортными приводами и подшипниковыми узлами. Различные модификации конструкций и гибкость при производстве позволяют применять комплектующие по индивидуальным требованиям заказчика.
  • – тяговым органом для цепных норий является пластинчатая или роликовая цепь. Тяговая нагрузка цепи 40, 80, 112, 224, 315 кН.

В зависимости от заказа в комплект поставки нории входит:

  • – головка с приводом (в сборе или разобранная в пределах приемлемых для транспортирования автомобильным или железнодорожным транспортом, в состоянии повышенной монтажной готовности);
  • – взрыворазрядителльное устройство (взрыворазрядник);
  • – башмак в сборе;
  • – комплект норийных труб: гладкие, натяжные, смотровые;
  • – крепежные элементы;
  • – цепь тяговая с ковшами, с метизами;
  • – дополнительные элементы самотека, патрубки, задвижки шкаф управления;
  • – паспорт, инструкция по эксплуатации и монтажу конвейера, и другая сопроводительная документация.


№ п/пНаименование показателяВеличина показателя
НЦ-10НЦ-20НЦ-50
1.Производительность по зерну (при 0,75 т/м3) при влажности 17%, т/ч, не менее102050
2.Установленная мощность привода при высоте нории, кВт:
– 5 м1,52,23
– 10 м2,22,23
– 15 м2,23,05,5
– 20 м3,03,07,5
3.Частота вращения приводной звездочки, об/мин77,565,850,5
4.Скорость цепи, м/с1,81,81,8
5.Шаг ковшей, мм250500250
6.Размеры ковшей, мм:
– ширина110165180
– вылет90125125
– высота106150150
7.Диаметр приводной звездочки, мм443,7522,3680,3
8.Размеры головки, мм:
– длина111412901520
– ширина (с учетом привода)до 1350до 1350до 1800
– высота100010001300
9.Размеры башмака, мм:
– длина129014901670
– ширина365400470
– высота9209201000
10.Тяговый органЦепь пластинчатая М80-1-125-1Р (разборная) / цепь роликовая
11.Толщина стенки, мм:
– головки3-43-43-4
– башмака3-43-43-4
– секции шахты2-32-32-3
12.Высота секции шахты, м2,0-2,52,0-2,52,0-2,5
13.Привод нории (на выбор)
14.Масса, при высоте нории, м (без учета привода):
– 10 м84010101160
– 30 м136015301680
– 45 м190024402590
– 60 м244030203210
15.Дополнительная комплектация норий согласно требованиям РОСТЕХНАДЗОРА– тормозное устройство;
– блок контроля скорости;
– блок контроля подпора продуктом;
– взрыворазрядительное устройство;
– аспирационные патрубки;
– дополнительные смотровые окна и лючки для обслуживания.
0

Наша компания готова предложить Cвоим клиентам, спроектировать, произвести и поставить Элеваторы нории для заводов, агробизнеса, транспортных компаний и других видов бизнеса.
Мы предлагаем Вашему вниманию Нория цепная НЦ. Актуальные цены уточняйте у менеджеров по телефонам указанные в разделе контакты.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию завода «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество нашего оборудования находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!

примерная стоимость доставки Нория цепная НЦ по России и СНГ

Доставка просчитывается исходя из ширины конвейера 1000 мм. Соответственно, конвейера меньшей ширины, будет доставить дешевле.
Цена доставки указана за 1 погонный метр конвейера.
