Конвейер (транспортер) «У10-ЗПШ-80-01» шнекового типа передвижной применяется для транспортировки рассыпных продуктов агропромышленной сферы. Возможно регулирование высоты и угла наклона. Максимальная длина конвейера составляет 12 метров.

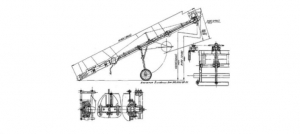

Элементы конструкции транспортера включают в себя:
Приводной механизм в сборе,
Колесная база со стопорами (фиксаторами),
Рама с конвейерными роликами в сборе,
Винтовой и цепной механизмы,
Тяговые элементы (4 шт),
Крепежные элементы,
Разгрузочный патрубок,
Кожух для электродвигателя,
Комплект подшипников,
Заборный патрубок с регулятором (шибером),
Люки,
Блок управления.
Перед началом работы настраивается высота. Далее сырье и материалы загружаются в загрузочный патрубок. Работа основана на вращении винта. В результате него под действием центробежной силы сырье и материалы либо выгружаются в грузовой транспорт, либо отправляются на следующие этапы производства.
Технические характеристики:
Производительность техническая (по зерну, т/ч | 80 |
Диаметр винт, мм | 250 |
Шаг винта, мм | 250 |
Частота вращения винт, об./мин. | 480 |
Высота сброса зерна, мм: | |
минимальная | 1800 |
максимальная | 5200 |
Установленная мощность электродвигател, кВт | 7,5 |
Габаритные размеры, мм: | |
длина | 12605 |
ширина | 1800 |
высота | 2750 |
Масса, кг | 935 |
