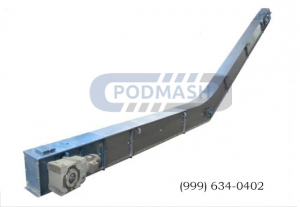

Транспортер скребковый цепной У10-КСЦ-100

Цепной транспортер (конвейер) типа «‎У10-КСЦ-100»‎ скребковой конфигурации стационарный предназначен для транспортировки рассыпного сырья параллельно полу, а также под некоторым уклоном. Максимальный угол составляет 5 градусов. Возможно реверсивное исполнение.


Возможна установка оборудования как в закрытом помещении, так и под открытом небом (требуется укрытие).


Конструктивные элементы транспортера включают в себя:

  1. Привод с двигателем в сборе (электродвигатель, мотор-редуктор, муфты нескольких типов, головка, звездочка, передача),

  2. Рабочие секции трех типов,

  3. Натяжной механизм,

  4. Конечные переключатели,

  5. Цепной механизм,

  6. Скребковые элементы,

  7. Уплотнители,

  8. Заслонки,

  9. Кронштейны и другие крепежные элементы,

  10. Комплект датчиков (в т.ч. переполнения, а также обрыва цепи),

  11. Разгрузочный патрубок,

  12. Винты,

  13. Червячный редуктор.

Технические характеристики:

Производительность (при насыпной массе 0,75 т/м 3),т/ч100
Скорость движения цепи (скребков), м/с0,65
Тип цепиMl 12-2-100-1
Шаг цепи, мм100
Шаг скребков, мм200
Установленная мощность при длине конвейера, кВт:
- до 20, м7,5
- свыше 20 до 30, м11
- свыше 30 до 45, м15
- свыше 45 до 60, м18,5
- свыше 60 до 75, м22
Частота вращения электродвигателя, об/мин1500
Тип редуктора
- при длине конвейера до 45 м1Ц2У-200
- при длине конвейера более 45 м1Ц2У-250
Передаточное число редуктора31,5
Габаритные размеры, не более, мм
<>
- длина*
- ширина - высота1290 590
Масса ,кг
